ИЖ-56
1 - включатель стоп-сигнала; 2 - лампа стоп сигнала А6-15; 3 - лампы задних габаритных огней А6-6 (3а - на коляске); 4 - аккумуляторная батарея 3МТ-6; 5 - переключатель света с кнопкой звукового сигнала П25 или П200; 6 - звуковой сигнал С37; 7 - включатель контрольной лампы нейтрали; 8 - катушки зажигания ИЖ-56 сб. 39 (на "ИЖ-56" и"ИЖ-Планете" - одна); 9 - предохранитель 15А; 10 - реле-регулятор; 11 - генератор Г-36М-1 или Г-36М-2; 12 - лампа подсветки шкалы спидометра А6-1; 13 - контрольная лампа нейтрали А6-32+21; 15 - лампа переднего габаритного огня А6-4; 16 - центральный переключатель; 17 - контрольная лампа работы генератора А6-0,25.

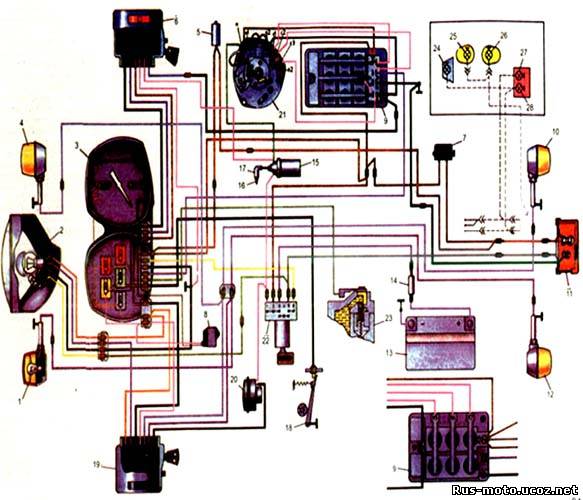

Схема мотоцикла ИЖ Планета 5-01 (ИЖ 7.107-01).
1,4,10,2 - Фонарь указателей поворота; 2 - Фара; 3 - Щиток приборов; 5 - Включатель стоп-сигнала ручного тормоза; 6 - Переключатель правый; 7 - Включатель стоп-сигнала ножного тормоза; 8 - Реле-прерыватель указателей поворота; 9 - Блок выпримитель-регулятор; 11 - Фонарь задний; 13 - Аккумулятор; 14 - Предохранитель; 15 - Катушка зажигания; 16 - Свеча зажигания; 17 - Колпачок свечи зажигания; 18 - Контакт нейтрали в коробке передач; 19 - Переключатель левый; 20 - Звуковой сигнал; 21 - Генератор; 22 - Замок зажигания; 23 - Клапан-датчик смазочной системы; 24 - Фонарь передний габаритный бокового прицепа; 25 - Указатель поворота передний бокового прицепа; 26 - Указатель поворота задний бокового прицепа; 27 - Фонарь задний стоп-сигнала бокового прицепа; 28 - Фонарь задний - габаритный огонь бокового прицепа;

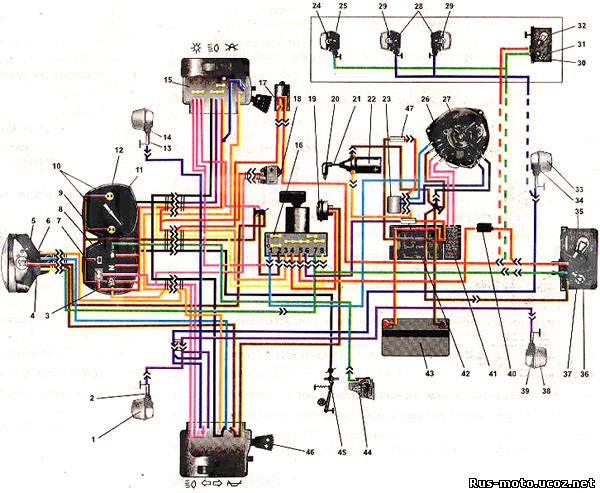

ИЖ-ЮПИТЕР
1,13,29,34,39 - лампы А12-21-3 фонаря-указателя поворота мотоцикла и бокового прицепа; 2,14,28,33,38 - фонари-указатели поворотов; 3 - контрольная лампа А12-1 \\\\\\\"Д. свет\\\\\\\"; 4 - фара; 5 - лампа А12-4 стояночного света; 6 - лампа А12-45-40 дальнего-ближнего света фары; 7 - контрольная лампа АМН 12-3-1 указателя поворота; 8 - контрольная лампа А12-1 \\\\\\\"нейтраль\\\\\\\" 9 - контрольная лампа А12 \\\\\\\"масло\\\\\\\"; 10 - лампа АМН12-3-1 освещения спидометра; 11 - спидометр; 12 - щиток приборов; 15 - переключатель комбинированный; 16 - включатель зажигания; 17 - включатель стоп-сигнала тормоза переднего колеса; 18 - прерыватель указателей поворота; 19 - сигнал звуковой; 20 - свеча зажигания; 21 - наконечник свечной; 22 - катушка зажигания; 23 - коммутатор; 24 - лампа А12-5 фонаря бокового прицепа; 25 - фонарь передний бокового прицепа; 26 - генератор; 27 - датчик; 30 - фонарь задний бокового прицепа; 31 - лампа А12-5 габарита бокового прицепа; 32 - лампа А12-21-3 стоп-сигнала бокового прицепа; 35 - лампа А12- 21-4 стоп-сигнала мотоцикла; 36 -фонарь задний мотоцикла; 37 - лампа А12-5 заднего габарита мотоцикла; 40 - выключатель стоп-сигнала тормоза заднего колеса; 41 - выпрямитель-регулятор напряжения; 42 - предохранитель; 43 - батарея аккумуляторная; 44 - клапан-датчик подачи масла; 45 - включатель лампы \\\\\\\"нейтраль\\\\\\\"; 46 - переключатель сигнализации
